N-audio DAC-3 Plus. Sample Rate Converter 24 bit, 8 oversampling, Op-Amp-Free

Аудио Hi-Fi ЦАП-3 EVO
Sample Rate Converter
Характеристики, блок-схема, исполнение

Hi-Fi Audio DAC - 3 EVOlution
для высококачественного звуковоспроизведения
Sample Rate Converter
24 bit, 8 oversampling,
digital isolators, line driver

Число каналов:		2 (стерео)
Стандарт входного сигнала:		S/PDIF
Тип входного разъема:		• RCA (коаксиал 75 Ом) • TOSLink (оптический) -цифровой поток до 15 Mbit/s • USB-B протокол USB 2.0, Sampling Rate (max) 48kHz
Уровень джиттера в схеме синхронизации:		*менее 30 пс (3010-9 сек.)**
Формат входного сигнала:		Длина входного слова: 16-24 bit
Частота дискретизации Fs:		32 kHz -96 kHz (автораспознавание) Светодиодная индикация 44, 48 или 96 kHz
Алгоритм преобразования частоты дискретизации:		- 44кГц до 192 кГц - 48 кГц до 192 кГц - 96 кГц до 192кГц
Цифровой фильтр:		интерполяционный с 8 - кратной передискретизацией
Режим цифровой фильтрации:		пологий (slow)
Тип ЦАП (DA - конвертер):		“Advanсed Segment” с дифференциальным выходом
Тип выходного буффера:		суммирующий линейный драйвер
Тип аналового выхода:		RCA
Материал корпуса:		конструкционная сталь
Вес:		1,5 кг
Габаритные размеры:		230х200х60 мм
THD+Noise test, 7 Mb

DAC-3EVO бл. схема
Блок-схема DAC-3 EVO

DAC 3 EVO внешний вид

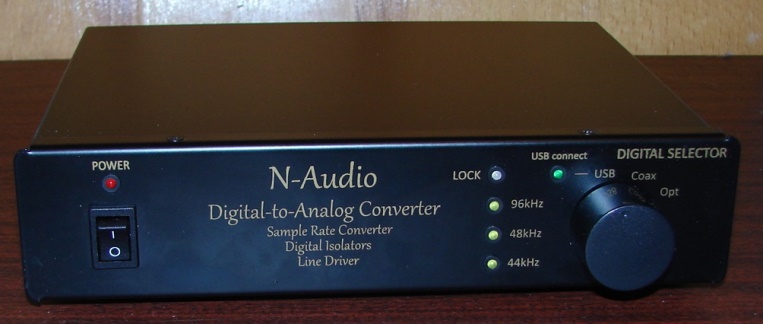

DAC-3 EVO вид спереди

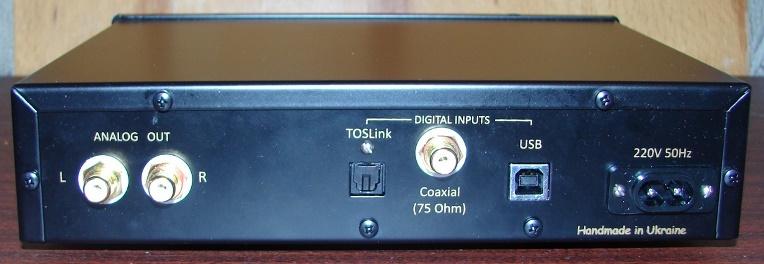

DAC-3EVO вид сзади

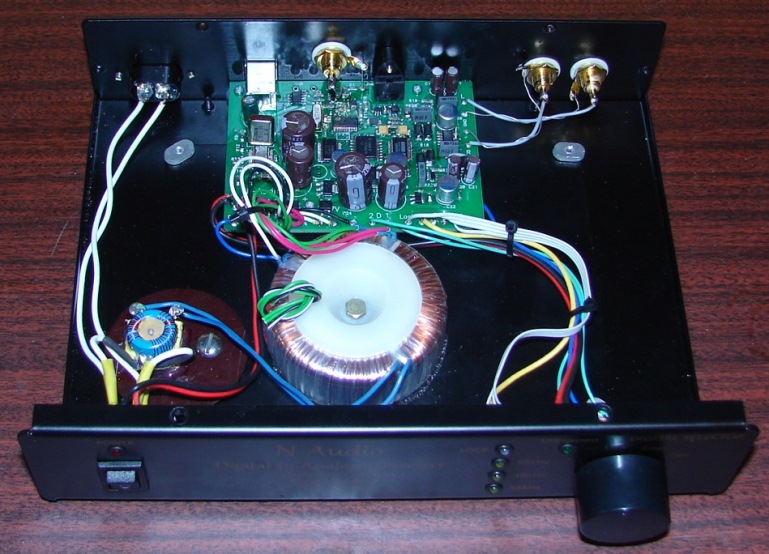

DAC-3 USBид изнутри
