Ателье
акустических систем
|
|
|
|
|
Стерео
hi-fi звуковые колонки |
Изготовление
акустических систем из
Hi-End компонентов ведущих фирм производителей
| -
Материал корпуса колонок - MDF |
| -
Финиш: шпон, лак |
|
- Срок исполнения 1,5 - 2 месяца |
|
Технические характеристики
и варианты оформления стерео акустических систем
|
| |
|
|
|
Материал
корпуса |
|
20
мм MDF |
Покрытие |
|
дубовый шпон + тонированный лак (Tikkurila) |

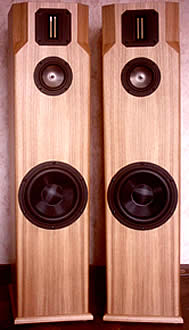

Динамические
головки
все VISATON
с пометкой Hi-End |
|
-
Tweeter – MHT12 (ribbon)
- Driver – TI100 - 4” pure titanium low-midrange driver
- Subwoofer – TIW200XS 8”
The cone is a sandwich construction made up
of layers of fiberglass and polyester fabric |
Тип
акустики системы |
|
закрытая,
двухобъемная (closed, two volume) |
Материал
заполнения |
|
синтепон |
Чувствительность |
|
84
дБ* |
Номинальная
мощность |
|
60
Вт* |
Кроссовер |
|
2-й порядок |
Коннекторы |
|
bi
wiring |
| |
|
*
- определяется параметрами
driver’а |
|
|
|
| |
| |
|
|
|
Материал
корпуса |
|
16
мм MDF |
Передняя
панель |
|
20
мм черешневый массив с оформлением резьбой |
Покрытие |
|
черешневый
шпон + шеллак |
Динамические
головки
все VISATON
с пометкой Hi-End |
|
-
Tweeter - 3/4” textile dome
- Driver - 2” fabric dome
- Woofer - 6 1/2” stiff anodized aluminum cone
- Subwoofer – 8” glass fiber cone |
Тип
акусти системы |
|
закрытая,
двухобъемная |
Материал
заполнения |
|
овечья
шерсть |
Чувствительность |
|
86
дБ* |
Номинальная
мощность |
|
70
Вт* |
| |
|
*
- определяется параметрами woofer’а |
|
|
|
|
| |
|
|
|
Материал
корпуса |
|
20
мм MDF |
Покрытие |
|
палисандровый шпон + матовый лак (Tikkurila) |

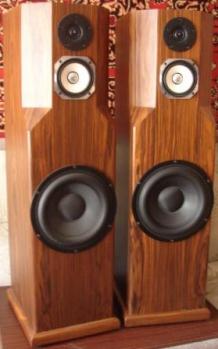

Динамические
головки
все VISATON
с пометкой Hi-End |
|
-
Tweeter - Vifa XT25BG60-04 ringradiator
- Driver -Fostex FX120 FullRange
- Subwoofer – TIW250XS 10” The cone is a sandwich construction
made up of layers of fiberglass and polyester fabricc |
Тип
акустики системы |
|
фазоинверсная,
двухобъемная
(bassreflex, two volume) |
Материал
заполнения |
|
синтепон |
Чувствительность |
|
88
дБ |
Номинальная
мощность |
|
200
Вт |
Кроссовер |
|
2-й порядок |
Коннекторы |
|
bi
wiring |
|
|
|
|
| |
|
|
|
Материал
корпуса |
|
16
мм MDF |
Покрытие |
|
тонированный дубовый шпон + матовый лак |

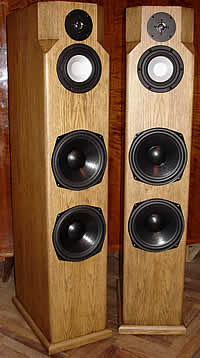

Динамические
головки
- все компоненты Monacor общей стоимостью 350$ |
|
-
Tweeters: DT19-TI (титановый купол)
- Mid-Bass: SPH-130AL (диафрагма из алюминия)
- SubWoowers: 2хSPW205-8 (целлюлоза с концентрической пропиткой) |
Тип
акустики системы |
|
3-полосная
акустическая система закрытого типа |
Материал
заполнения |
|
синтепон |
Чувствительность |
|
87
дБ |
Номинальная
мощность |
|
150
Вт |
Кроссовер |
|
2-й порядок |
Коннекторы |
|
bi
wiring |
|
|
|
|
| |
|
|
|
Материал
корпуса |
|
16
мм MDF |
Покрытие |
|
- боковые стенки: шпон зебрано + лак
- передняя панель черный пиано-лак |

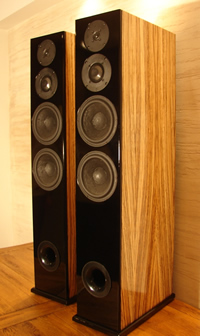

Динамические
головки
Scan-Speak |
|
-
Tweeters: Eton 19SD -1 (софт)
- Middle: 2" MB-Quart (диафрагма из титана)
- mid-woofers: 2 х Scan-Speak 18W8535
(непресованная целлюлоза с углеволокном) |
Тип
акустики системы |
|
3-полосная
с пассом |
Материал
заполнения |
|
синтепон |
Чувствительность |
|
88
дБ |
Номинальная
мощность |
|
140
Вт |
Кроссовер |
|
2-й порядок |
Коннекторы |
|
bi
wiring |
|
|
|
|
| |
|
|
|
Материал
корпуса |
|
20
мм MDF |
Покрытие |
|
тонированный дубовый шпон + матовый лак |
Динамические
головки
|
|
-
tweeter ринградиатор
RRM-150
- woofer Vanke YD103 (4") |
Тип
акустики системы |
|
2-полосная
акустическая система |
Тип
акустического
оформления |
|
микрохорн
1/4
Fs=40 Гц |
Материал
заполнения |
|
Sonofil |
Чувствительность |
|
84
дБ |
Номинальная
мощность |
|
40
Вт |
Кроссовер |
|
2-й порядок |
| |
|
|
|
|
|
| |
|
|
|
Материал
корпуса |
|
Ореховый
массив |
Покрытие |
|
Матовый лак |
Динамические
головки
|
|
Woofer
4,5" SEAS L12RCY
Tweeter RRM-150 (ринградиатор) |
Тип
акустики системы |
|
2-полосная
акустическая система |
Тип
акустического
оформления |
|
Бас-рефлекс |
|
Материал
заполнения |
|
Sonofil |
Чувствительность |
|
85
дБ |
Номинальная
мощность |
|
40
Вт |
Кроссовер |
|
2-й порядок |
Усилитель
мощности: |
|
National
Semicondactor
LM4780 Overture™ Audio Power Amplifier Series
Stereo 60W, Mono 120W Audio Power Amplifier |
Блок
питания: |
|
Тороидальный
трансформатор, Uвыпр.=2х40 В |
Возможые
источники сигнала: |
|
Компьютер,
DVD-плейер, тюнер |
| |
|
|
|
|
| |
| |
|
|
|
Материал
корпуса |
|
фанера
12 мм |
Покрытие |
|
шпон американской вишни+матовый лак |
Динамические
головки
|
|
Mid-Woofer
OEM6102
Tweeter Hi-Vi Research TN28 |
Тип
акустики системы |
|
2-полосная
акустическая система |
Тип
акустического
оформления |
|
10-литровый
ящик, Bass-Reflex |
Материал
заполнения |
|
Sonofil |
Чувствительность |
|
87
дБ |
Номинальная
мощность |
|
70
Вт |
Кроссовер |
|
2-й порядок |
| |
|
|
|
| |
|
|
|
Материал
корпуса |
|
фанера
22 мм |
Покрытие |
|
кленовый шпон +тонировка+матовый лак |

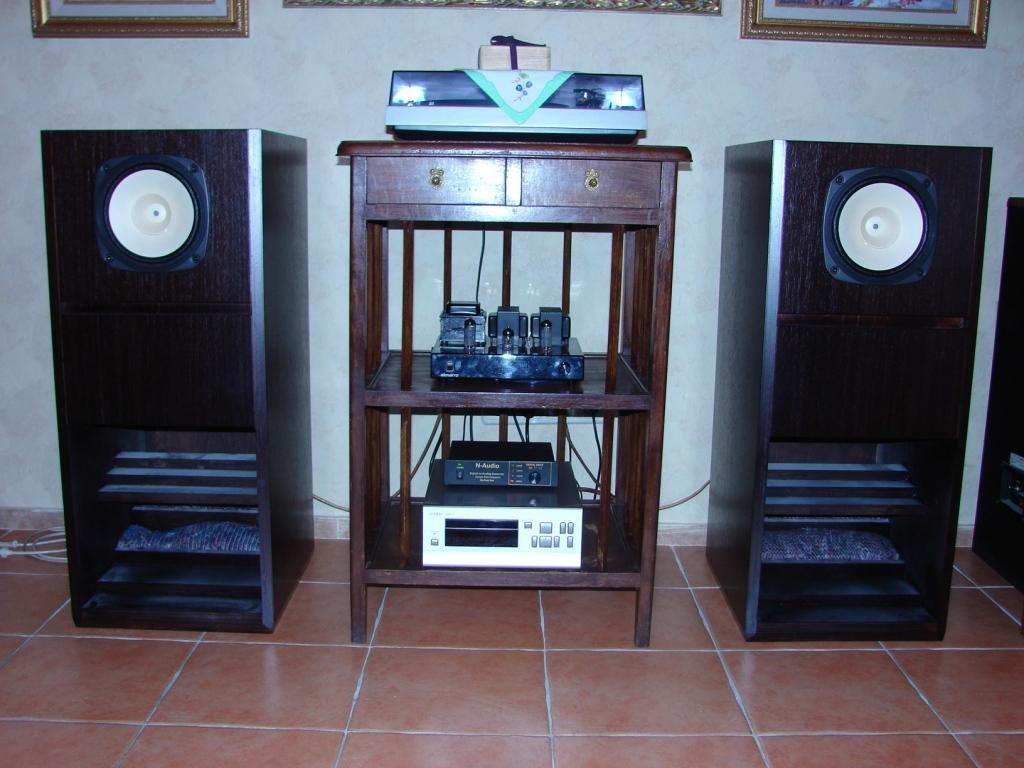

Динамическая
головка
|
|
FostexFE206E
|
Тип
акустики системы |
|
Full
Range |
Тип
акустического
оформления |
|
Экспоненциальный
хорн |
Материал
заполнения |
|
Sonofil+ватин |
Чувствительность |
|
96
дБ |
Номинальная
мощность |
|
30
Вт |
Стоимость
изготовления корпусов под заказ |
|
500$ |
| |
|
|
|
|
| |
|
|
|
|
Материал
корпуса |
|
Сэндвич:
фанера 10mm+18mm массив ольхи. |
Покрытие |
|
тонировка+матовый лак |

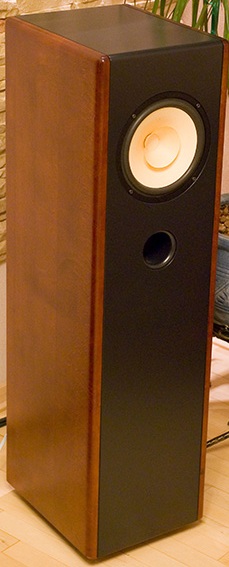

Динамическая
головка
|
|
Sonido
SWR200alnico-BR |
Тип
акустики системы |
|
Full
Range |
Тип
акустического
оформления |
|
Bass
Reflex |
Материал
заполнения |
|
Sonofil |
Чувствительность |
|
93
дБ |
Номинальная
мощность |
|
30
Вт |
Стоимость
изготовления корпусов под заказ |
|
600$ |
| |
|
|
|
|
|
|
| |
|
Примеры
конструктивного оформления
ринг радиаторов
Преимущества:
отличная артикуляция и передача диапазона
"шипящих" звуков
Предположение:
Не исключено, что вы перестанете ненавидеть
скрипку
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ >>> |
Ринг
радиаторы RRM-150 |
|
|
ЭКЗОТИЧЕСКАЯ
АКУСТИКА |
 |
|
|
Отличная
форма
для акустических колонок
среднего класса |
|
|
|
| |
|
Архив
N-AUDIO |
 |
|
| |
Материал
корпуса |
|
16
мм MDF |
Покрытие |
|
кленовый
шпон |
+ тонированный полиуретановый лак |
Высокочастотник |
|
|
ленточный
громкоговоритель
с диаграммой направленности 180 градусов |
Среднечастотник |
|
|
купол
из алюмо-бериллия 50мм с диаграммой
направленности 360 гр. благодаря наличию рассеивающей линзы |
Ведущий
низкочастотник |
в
закрытом объеме 6,5"
Материал излучателя-пропитанный картон |
Вспомогательный
низкочастотник |
в
лабиринтном включении -
выход на передний фронт
с декоративной решеткой
Размер излучателя 8"
Материал-пропитанный картон |
| |
|
|
| |
|
|
|
|
| |
 |
|
|
Акустические
системы
с линейным спектром 20 Гц - 20к Гц |
| |
В
качестве «пищалки» применен ленточный громкоговоритель с диаграммой
240 градусов
Затем следует купольный 1". Материал купола – алюмобериллий
Следующий - 5" <<сэндвич>>
Материал корпуса сателитов – капролон
Все 8"-ки разные и, поэтому, каждый имеет свой изолированный
объем
в общем корпусе из 25мм фанеры
Центральный выполнен из углепластика с ферритовым магнитом
Остальные с плоской сотовой диафрагмой и магнитом из неодим-железо-бора
Фильтры 3-го порядка в средине и 2–го в низкочастотном спектре |
| |
| |
|
|
|
|
|
| |
|
