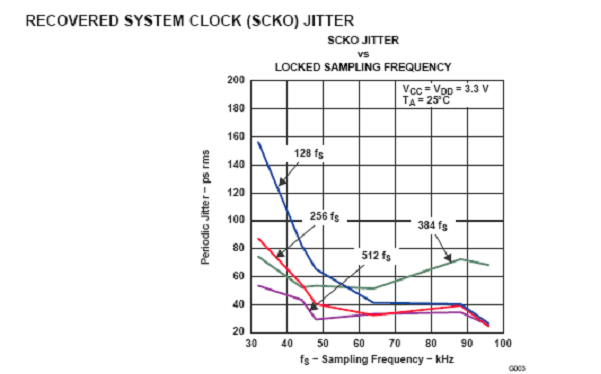

Основным отличием от применявшегося ранее DIR1703
является повышение частоты системной синхронизации (SCKO) до 24МГц,
что в 512 раз превышает частоту дискретизации (fs) входного аудио-сигнала
стандартной частоты 44кГц и позволяет снижать системный джиттер
до величины, показанной на рисунке: |
|
| |
|
|
| |
Если
«системный джиттер» - это величина, которая характеризует систему
с набором нескольких взаимосвязанных сигналов (в случае с аудио
ЦАП-ом их 4), то по отношению к тактовому сигналу можно часто встретить
термин «апертурная дрожь тактовых импульсов», которая является составной
частью системного джиттера.
Хорошая аналогия тактовой дрожи есть в оптике – это не что иное,
как резкость.
|
|
| |
Влияние
апертурной дрожи тактового импульса на искажения в цифровом тракте
проиллюстрировано на приведенном ниже рисунке: |
|
| |
 |
Здесь
наклонная кривая – это гипотетическая кривая имитирующая зависимость
между тактовыми сигналами системы цифрового преобразования
(encode) и ошибкой dV (error voltage), которая появляется
в выходном сигнале. |
|
|
| |
Величина
системного джиттера во многом определяется апертурной дрожью генератора
тактовых импульсов. Хорошим показателем задающего генератора для
аудио ЦАП – а является величина 2-3 пикосекунды.
В этом смысле полезна также табличка, которая показывает зависимость
минимальной величины апертурной дрожи от типа логических элементов,
на которых реализована схема генератора тактовой частоты PLL.
|
|
| |
Технология |
Реальная
величина
апертурной дрожи |
FPGA
(встроенные PLL системы) |
30-50
пc |
КМОП |
5 |
ТТЛ |
1-2
пс |
Аналоговые
генераторы на полевых транзисторах* |
0,2
пс |
* отличаются
минимальными фазовыми шумами |
|
| |
©
Юрий Нечунаев |
|
