Main Trans

Силовой (питающий) трансформатор
для транзисторного усилителя

Мощность (Pном.) : 500Вт

Обмотки:
Первичная: 220В+/-10%
Вторичные:
2Х35В 8А со средней точкой
2Х14В 0,5А со средней точкой
12В 0,5А
Исполнение: всеклиматика.
Габариты: dxh 140х85 Вес:4кг

Цена: 80$


ТАБЛИЦА ПАРАМЕТРОВ  МАГНИТОПРОВОДОВ типа ОЛ
№ пп
Типоразмер
D, мм
d,
мм
h,
мм
S,
см кв.
V,
см куб.
Коэфф. потерь
Pном.,
Вт
w
первички
d первички,
мм кв.
вольт/ витoк
Плотность тока,
А/мм2
1
ОЛ 32/ 50-16
50
32
16
1,4
18,54
1,18
8
5145
0,12
0,043
4,5
2
ОЛ 32/ 50-25
50
32
25
2,3
28,97
1,14
13
3350
0,14
0,066
4,5
3
ОЛ 32/ 50-32
50
32
32
2,9
37,08
1,13
17
2520
0,16
0,087
4,5
4
ОЛ 40/ 64-20
64
40
20
2,4
39,19
1,09
22
3300
0,18
0,067
4,5
5
ОЛ 40/ 64-25
64
40
25
3
48,98
1,08
28
2625
0,2
0,084
4
6
ОЛ 40/ 64-32
64
40
32
3,8
62,70
1,07
36
2090
0,25
0,105
4
7
ОЛ 40/ 64-40
64
40
40
4,8
78,37
1,06
47
1660
0,28
0,133
4
8
ОЛ 50/ 80-25
80
50
25
3,8
76,54
1,054
56
2100
0,28
0,105
4
9
ОЛ 50/ 80-32
80
50
32
4,8
97,97
1,05
71
1715
0,35
0,128
4
10
ОЛ 50/ 80-40
80
50
40
6
122,46
1,04
90
1150
0,4
0,191
3
11
ОЛ 50/ 80-50
80
50
50
7,5
153,08
1,035
113
1065
0,4
0,207
3
12
ОЛ 64/ 100-32
100
64
32
5,8
148,31
1,035
143
1135
0,4
0,194
3
13
ОЛ 64/ 100-40
100
64
40
7,2
185,39
1,03
181
905
0,6
0,243
3
14
ОЛ 64/ 100-50
100
64
50
9
231,73
1,027
227
800
0,7
0,275
2,5
15
ОЛ 64/ 100-64
100
64
64
12
296,62
1,025
286
780
0,75
0,282
2,5
16
ОЛ 80/ 128-40
128
80
40
9,6
313,50
1,025
332
730
0,85
0,301
2,5
17
ОЛ 80/ 128-50
128
80
50
12
391,87
1,023
418
700
1
0,314
2
18
ОЛ 80/ 128-64
128
80
64
15
501,60
1,021
537
550
1,2
0,400
2
SPDIF трансформатор

SPDIF трансформатор DA102C
Назначение: гальваническая развязка цифрового выхода CD плэера, звуковой карты компьютера и др. мультимедийных устройств

Производитель:


Технические характеристики и описание

3$


Аттенюатор для твитеров
Sumiko Pearl

Аттенюатор проволочный
для твитеров

50W 8Ohm

2 шт.
25$


Аудио-потенциометры для громкости стерео:
ALPS RK27 100 кОм Log, ALPS RK27 10 кОм Log
ALPS потенциометры - ПОДРОБНО
Аудио-потенциометры ALPS серии RK27


ALPS Electric, Япония



ПОДРОБНОСТИ и ОПИСАНИЕ смотри ЗДЕСЬ
Читать
25$


начало страницы

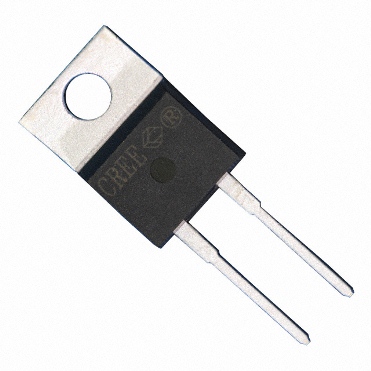

Силикон-карбидные диоды Шоттки
Малошумящие с быстрым восстановлением диоды Шоттки

Cree

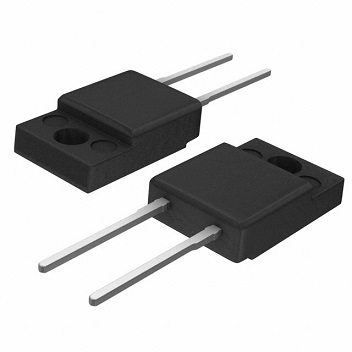

C3D02060F Cree C3D02060А–Silicon Carbide Schottky Diode

для выпрямительных мостов
ламповых усилителей и не только!!

Новая версия "С3D02" против предыдущей "CSD01"
при несколько худших параметрах времени
восстановления (4,8пс против 3,3пс)
имеет 8А пикового значения пропускаемого тока,

что позволяет их пользовать в транзисторных усилителях средней мощности.

Производитель:

Silicon Carbide Schottky Diode C3D02060A 600V
при 135грд нагрева-2А
при 25грд -
8А
корпус ТО-220
F
4 шт. - 5,5$

Технические характеристики и описание


Конденсаторы для усилителей низкой частоты





ELNA Silmic RFS Series


Cornell-Dubilier SLPX Series




SMQseries







Bennic

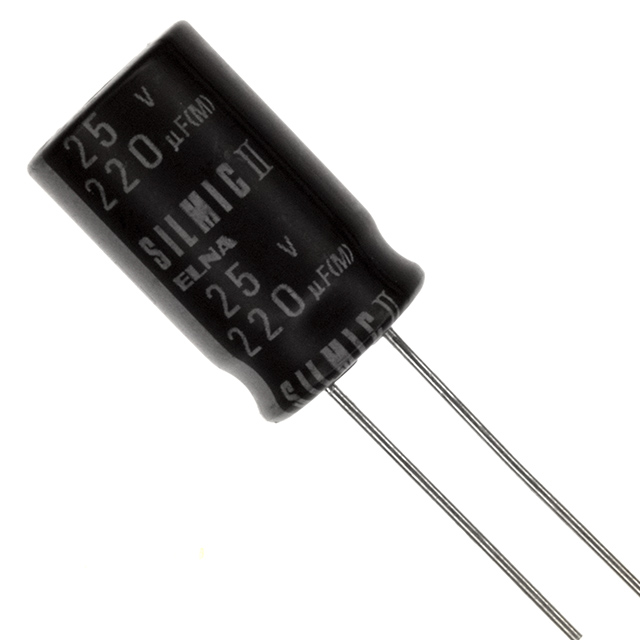

ELNA Silmic RFS Series
HIGH PERFORMANCES AUDIO CAPACITORS IN GOOD PRICE RANGE!
Производитель:

22mF 25V d=5 H=16 - 0,35$
220mF 16V d=10 H=20 - 1,25
$
220mF 25V d=12,5 H=20 - 1,75$
1000 mF 35V d=18 H=35 - 3,5$

ПОДРОБНОСТИ и ОПИСАНИЕ смотри ЗДЕСЬ
Читать

HIGH PERFORMANCES CAPACITORS
возможно лучшие конденсаторы для источников питания


Производитель:

12,000mF 63V Ripple Current-6,2A
d=30 H=52 - 7,5$

10,000mF 35V Ripple Current-3,75A
d=22 H=30 - 4$
SLPX series Технические характеристики и описание


NIPPON CHEMI-CON
KZE series (105грд)
1800mF 35V d=16 H=25 - 2$
1800mF 25V d=12,5 H=30 - 1,5$
2200mF 16V d=12,5 H=25 - 1,3$
SMQseries (85грд)
1800mF 160V d=30 H=35 - 4$
Производитель:

Nippon

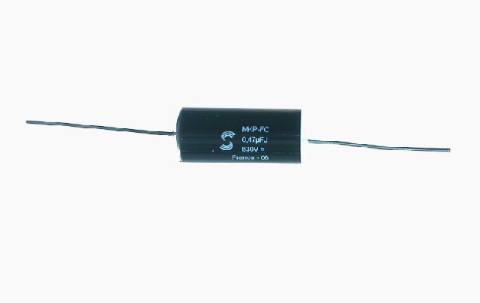

Solen Fast Cap PPE Series Технические характеристики и описание
0.47mfd 630v, 0.0001ohms DF - 2,5$
Размеры: 12mm D x 24mm L

0.82mfd 630v, 0.0001ohms DF -- 3$
Размеры: 14mm D x 26mm L

Рекомендованная область применения:
межкаскадная разделительная емкость ламповых УНЧ

Производитель:
Solen
(France)


Bennic PMT Polypropylene Cap

0,47 mfd 5% 630 VDC
DISSIPATION FACTOR :
Max 0.001 (0.1%) AT 1KHZ

размеры: d16 L32

1,80$ шт.

Рекомендованная область применения:
межкаскадная разделительная емкость ламповых УНЧ


Конденсаторы для фильтров (кроссоверов) акустических систем







Clarity Cap PX series








Solen Fast Cap 400V

Clarity Cap SAseries




erse Pulse Cap
Erse Pulse Cap

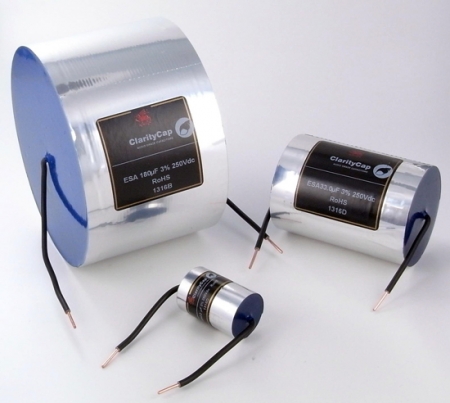

Clarity Cap (England)
Производитель:

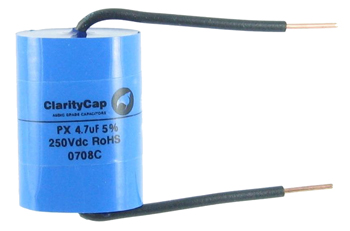

Серия PX
2,2mF 250V - 4,5$
  3,3mF 250V - 5
$
3,9mF 250V - 5,5$
4,7mF 250V - 6$
5,6mF 250V -6,75$

6,8mF 250V -7,75$
68mF 250V -37,5$

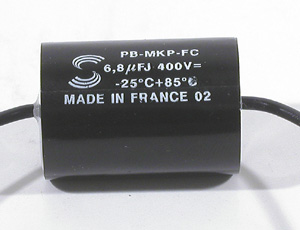

Solen (France)
PB-MKP Metalized Polypropylene Fast Capacitor
Tolerance +/- 5%, DC - 400V
Dissipation Factor: Extremely low


6,8mF - 5,75$
8mF - 7 $

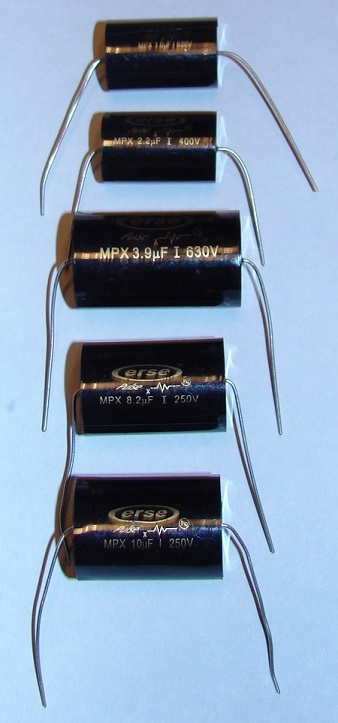

Erse

Pulse X
Metallized Polypropylene Film Capacitor
MPX series


Tolerance:3%
DISSIPATION FACTOR : Max 0.0001- 0.0003 At 1KHZ


630 VDC 1 mfd ( размеры: d16 L25) - 2,5$ шт.

400 VDC 2,2 mfd ( размеры: d16 L28) - 3$ шт.

630 VDC 3,9 mfd ( размеры: d23 L35) - 3,5$ шт.

250 VDC 8,2 mfd ( размеры: d21 L33) - 4$ шт.

250 VDC 10 mfd ( размеры: d24 L33) - 5 $ шт.

Как утверждает производитель,
можно "слушать лучшее и за меньшие деньги".

Индуктивности для фильтров (кроссоверов) акустических систем
Сравнительная таблица индуктивностей от разных производителей Технические характеристики и описание

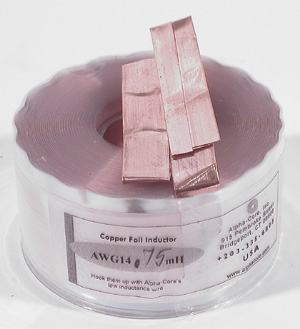

Goertz CF.75 (14 AWG) Copper Foil Inductor

Erse

Goertz CF.75 (14 AWG)
Copper Foil Inductor

DCR: 0,162 Ohm
Tolerance: +/- 2.5%
Вес: 0,5кг

Производитель: Alphacore USA
Alphacore

Цена за пару: 65$

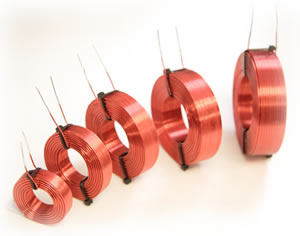

ErseEQ
0.68mH (16 AWG -1,3mm)
Perfect Lay High Bond
Air Core Inductor

DCR: 0,246 Ohm
Tolerance: 3 %

Размеры: d=63,5; H=16
Цена за пару: 20$




Колоночные клеммы и наконечники кабелей

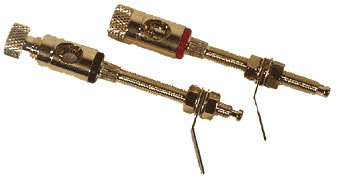

Колоночные клеммы
Колоночные клеммы
с длиной штифта 45мм.
Материал покрытия - Gold 24k
Производитель: Тайвань

Комплект
4 шт.
20$

разъемы для колонок купить в украине

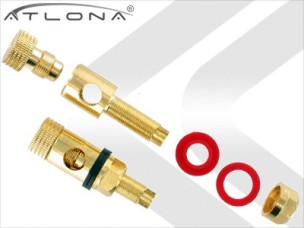

Колоночные клеммы
с длиной штифта 30мм.
Материал покрытия - Gold 24k
Производитель: Тайвань

Комплект
4 шт.
20$

Nakamichi Bananas
Наконечники колоночного кабеля
(бананы)
Материал покрытия - Gold 24k
Производитель: Hon-Kong

Комплект 4 шт.
15$

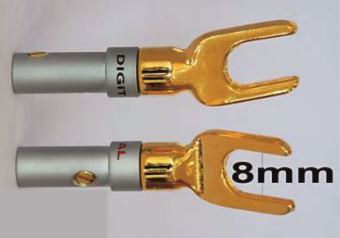

Nakamichi Bananas
Наконечники колоночного кабеля
(лопатки)
Материал покрытия лопатки- Gold 24k
Материал лопатки - медь
Размеры штифта разъема 8мм макс
Диаметр провода 4мм макс

Производитель: Digital

Комплект 4 шт.
8$

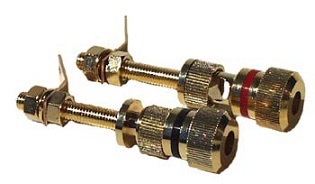

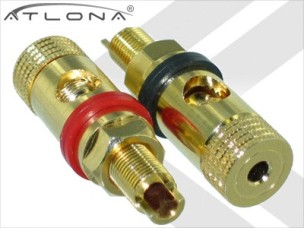

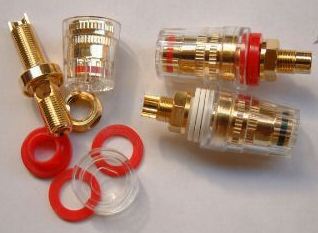

SPEAKER CABLE TERMINAL BINDING POSTS
Выходные клеммы
для транзисторного усилителя
Материал: латунь
Материал покрытия: Gold 24k
Колоночный проводник: 12 AWG max
Толщина задней панели: 10мм max
Диэлектрическая защита из прочного пластика
Производитель: Гон Конг
Комплект
4шт.

20$
Колоночные клеммы купить
Выходные клеммы
для лампового усилителя
Материал: латунь
Материал покрытия: Gold 24k
Колоночный проводник: 12 AWG max
Толщина задней панели: 10мм max

Производитель: Гон Конг
Комплект
4шт.

20$
RCA Female & Male connectors

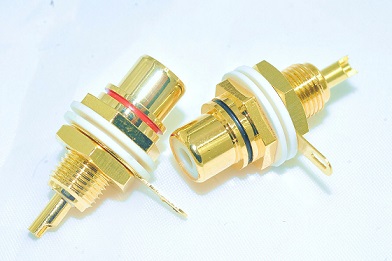

RCA female
Блочные разьемы для подсоединения
межкомпонентного кабеля
Материал: латунь
Материал покрытия: Gold 24k

Производитель: Гонконг
Комплект
2шт.

3$

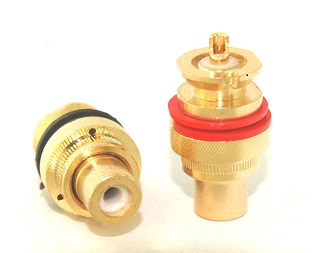

RCA Eastone female
Блочные разьемы для подсоединения
межкомпонентного кабеля
Материал: латунь
Материал покрытия: Gold 24k
Вывод общего пайкой на теле разъема,
гайка снаружи

Брэнд: Eastone
Комплект
2шт.

7$

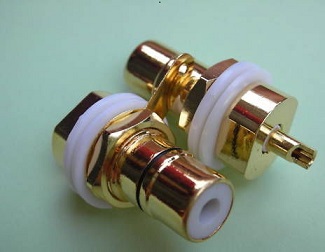

RCA phono купить в УКраине
Блочные разьемы для подсоединения
межкомпонентного кабеля
фонокорректора
Материал: латунь
Материал покрытия: Gold 24k,
гайка снаружи
максимальная толщина стенки корпуса-3мм

Производитель: Гонконг
Комплект
2шт.

5$

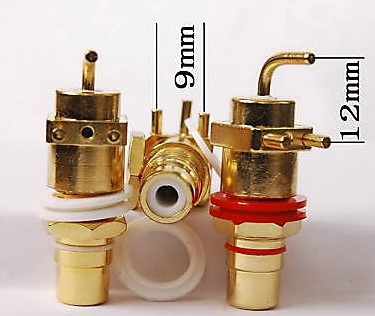

Eastone Phono RCA
Блочные разьемы для подсоединения
межкомпонентного кабеля
фонокорректора
Материал: латунь
Материал покрытия: Gold 24k
Конструкция под пайку непосредственно в плату для уменьшения входных помех

Брэнд: Eastone
Комплект
2шт.

10$

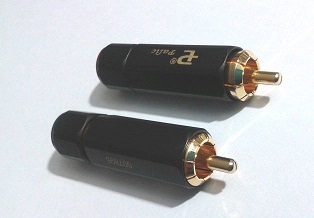

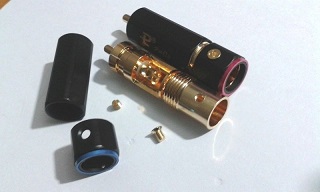

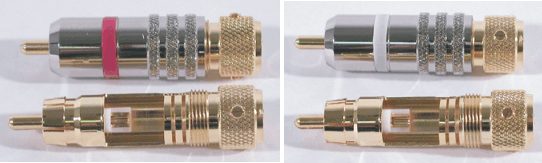

RCA connectors
разъем межкомпонентного кабеля купить

Разьемы RCA для
межкомпонентного аналогового (цифрового) кабеля
Материал: латунь
Материал покрытия: Gold 24k, анодирование.
-цанговая фиксация
- возможность
резьбового подсоединения
кабеля без пайки
-оптимальная толщина кабеля 7-8мм.

Производитель: Тайвань

Комплект
4шт.

20$



Межкомпонентные цифровые кабели

Deluxe Toslink Audio Cable
(оптический кабель для SPDIF сигнала)

Длина: 1м
Материал проводника:
PD46D41D36D33D23D17MMA Fiber

-Выпуклые линзы-



12$

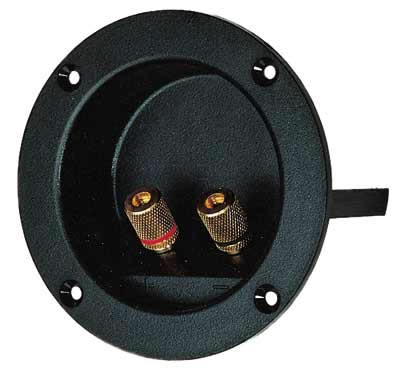

Терминалы для подключения кабелей в акустических системах
Terminal Cups
Порт для подключения кабелей



Производитель:
Bennic
Bennic Components

за пару
35$

порт акустических кабелей

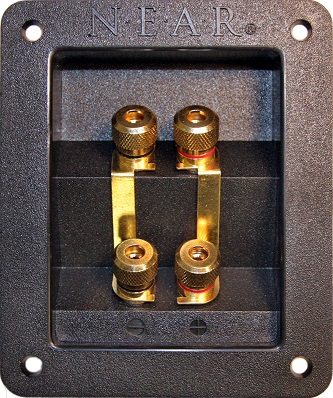

Порт для подключения акустических кабелей

- би-вайрингом (2 кабеля) .

Производитель:
NEAR
Габаритные размеры:
фланец 120х100
размеры отверстия в ящике 76х75
материал покрытия клемм: золото 24к

Цена за пару
11$

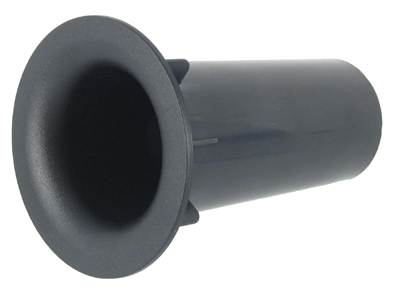

Порт (труба) фазоинвертора (Bass-Reflex) акустических систем
Порт для подключения кабелей в акустических системах
Порт (труба)фазоинвертора


Назначение:
коррекция НЧ 4-5" мид-вуферов
Размеры:
d=38мм; l=100мм
диаметр фланца: 75мм
посадочное отверстие:65мм

Производитель:

за пару
3$


Кронштейны для крепления малогабаритных акустических систем
Штифт для крепления защитной рамки акустических систем

Вероятная область применения:
тыловые малогабаритные системы
домашнего кинотеатра

Вес АС: до 4кг

1 упаковка:
25$

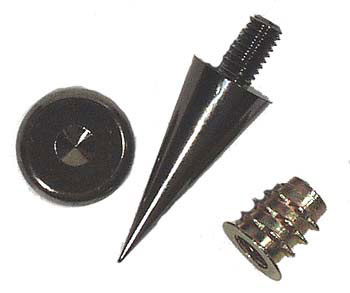

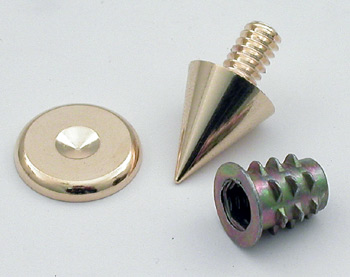

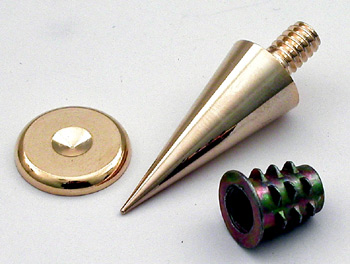

Ножки (шпильки) для колонок



Диаметр отверстия под втулку:
8мм, самонарезная

Изготовитель:
Тайвань


Размеры:

35мм черный хром 8 шт. - 24$
16мм "золото" 8 шт. - 20$

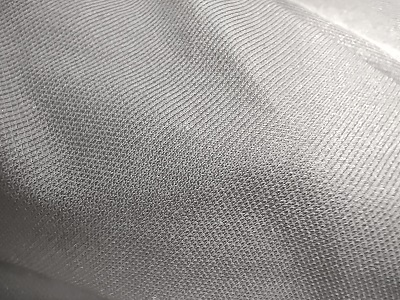

Акустически прозрачная ткань
Акустически прозрачная ткань
Черная акустически прозрачная ткань



Цвет: черный
Ширина: 1,5 метра

за 0,5 погонных метра
7$




Акустически прозрачная ткань для гитарных комбо усилителей
Акустически прозрачная ткань
Черная акустически прозрачная ткань



Цвет: черный
ретро-фактура
Имеет жесткую пластиковую основу
для защитных целей

за 1 пог. метр 30$
ширина руллона 0,9м

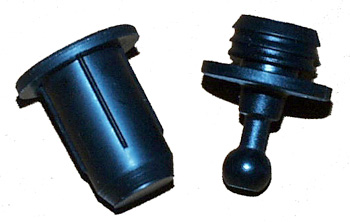

Штифт для крепления защитной рамки акустических систем
Штифт для крепления защитной рамки акустических систем
Штифт для крепления защитной рамки



male+female
0,5$

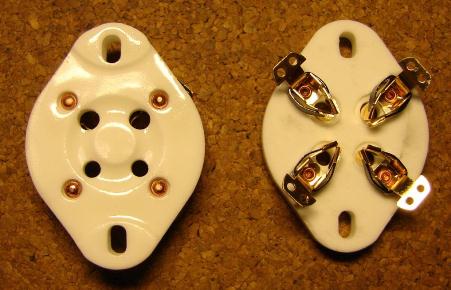

Панели для ламп









АУДИО ДАКИ АКУСТИЧЕСКИЕ СИСТЕМЫ ПОИСК ПО САЙТУ КОНТАКТЫ
АУДИО-ССЫЛКИ ДИНАМИЧЕСКИЕ ГОЛОВКИ СПРАВОЧНИК КОНСТРУКЦИИ АС
N-AUDIO PRODUCTS АВТОАКУСТИКА СТАТЬИ ГЛАВНОЕ МЕНЮ

Профессиональная акустика от N-AUDIO. Высококачественная звукотехника класса HI-FI. 20-летний опыт разработок, изготовления и внедрения
Copyright © n-audio.com 2004
Designed by BEStudio © 2006-2011
