Эпоха “plug & play” прочно въелась в наш быт. А если учесть психологический момент что «проще спросить, чем разбираться самому» («спрашивайте», как говорят на базаре), то и вообще получается безрадостная картина – «просто кубизм какой-то», как говорит мой приятель.

Но ближе к делу. Каждый уважающий себя Hi-Fi-man, да еще компьютерно грамотный (читай продвинутый) сталкивался с выбором звуковой карты для своего ПК. Хотя с выбором, как мне показалось, дела обстоят неважно – чаще всего в ответ приходится слышать фразу «на рынке это не востребовано». Ну и ладно. Будем разбираться - может чего и сэкономим.

В моем случае motherboard «КТ600-А» (прямо как транзистор – «ха-ха») на ней есть простенькая звуковая карта с печальным набором разъемов (аналоговый вход-выход и микрофонный вход). К материнской плате придается User’s Guide (по-нашему книжечка). Раскрываю ее и вижу дивные вещи.

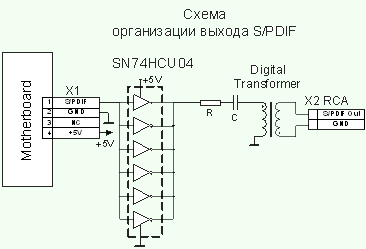

Оказывается на материнке имеется интересный разъем под милым сердцу и почкам названием SPDIF-01 (за что отдельное спасибо производителю). Ну, а дальше дело нехитрое – планка с RCA (тюльпаном), макетная плата, прикрепленная к ней и пару недефицитных деталей с ответным разъемом для SPDIF-01.
В качестве импульсного трансформатора можно использовать шведский LUNDAHL LL1566 или изготовить аналогичный самому, буфер - хотите FAIRCHILD MM74HC14 за 0,2$ или TI SN74HCU04 за 1 $ - дело вкуса. Величина резистора 50-200 Ом. Конденсатор 4,7-10 мкФ.

После процесса изготовления платы и извлечения SPDIF на «поверхность» делаем стандартное движение - цепляем коаксиальный кабель, присоединяем DAC и… правильно, имели мы всех ввиду. Пьем пиво и думаем о смысле жизни.

Для тех кому это показалось слишком просто и тем кто не пьет пиво:
– на материнке есть еще разъем AUDIO01, на котором есть полный набор любителям домашнего кино - там вообще кроме RCA никаких деталей ненужно.
