Акустическая система на базе динамических головок FOSTEX

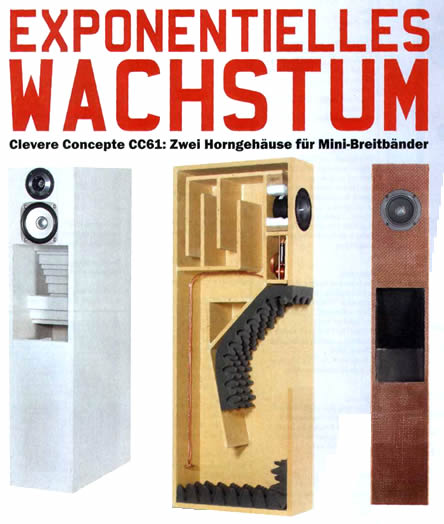

Exponentielles
Wachstum

Экспоненциальная мачта
на базе динамических
головок FOSTEX

Hornlautsprecher sind unhandlich gros Eigentlich. Aber es gibt auch
die kleinen, zierlichen Backloaded- Horner, haufig mit Breitbandlautsprechern
der Zehn-Zentimeter-Klasse bestuckt,
die diesen gewissen Uberraschungseffekt bieten:
„Ehrlich, das kommt aus den kleinen Lautsprechern heraus?
" Zwei davon stellt dieser Artikel vor.

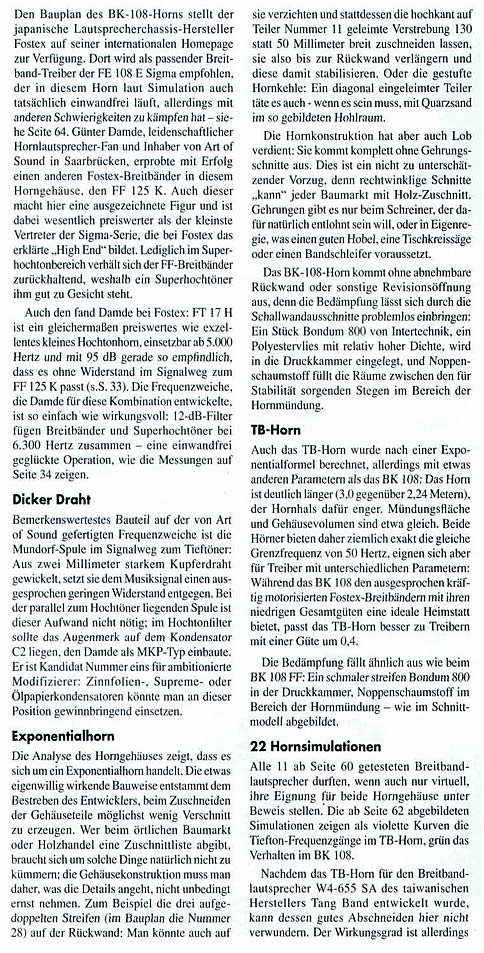

  Den Bauplan des BK-108-Horns stellt der japanische Lautsprecherchassis-Hersteller Fostex auf seiner internationalen Homepage zur Verfugung. Dort wird als passender Breitband-Treiber der FE 108 E Sigma empfohlen, der in diesem Horn laut Simulation auch tatsachlich einwandfrei lauft, allerdings mit anderen Schwierigkeiten zu kampfen hat - siehe Seite 64. Gunter Damde, leidenschaftlicher Hornlautsprecher-Fan und Inhaber von Art of Sound in Saarbrucken, erprobte mit Erfolg einen anderen Fostex-Breitbander in diesem Horngehause, den FF 125 K. Auch dieser macht hier eine ausgezeichnete Figur und ist dabei wesentlich preiswerter als der kleinste Vertreter der Sigma-Serie, die bei Fostex das erklarte „High End" bildet. Lediglich im Superhochtonbereich verhalt sich der FF-Breitbander zuruckhaltend, weshalb ein Superhochtoner ihm gut zu Gesicht steht.

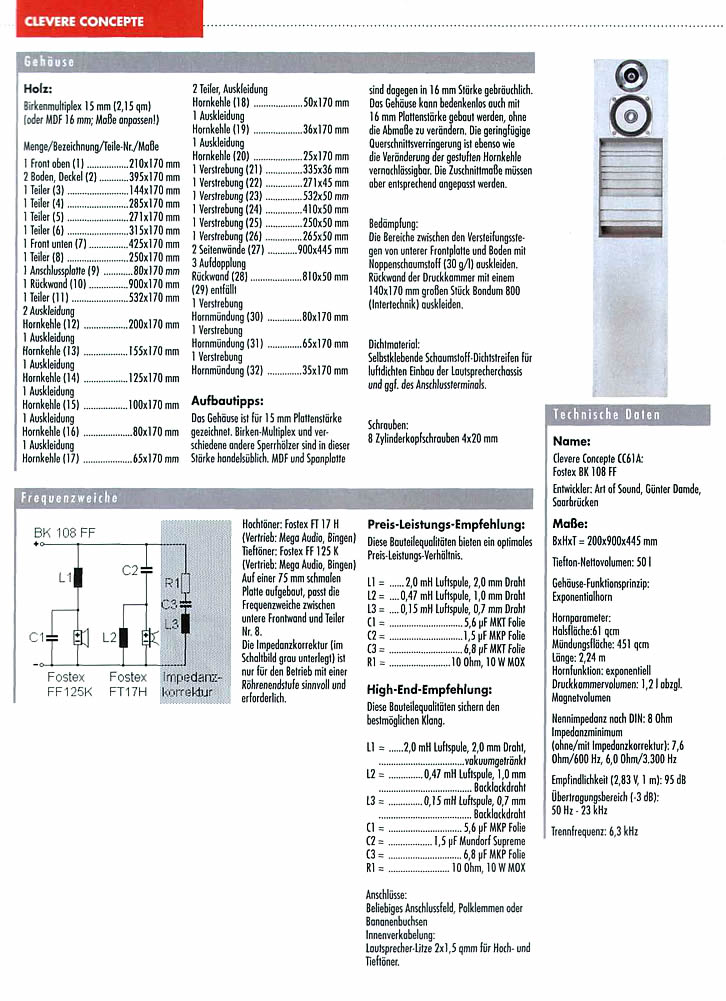

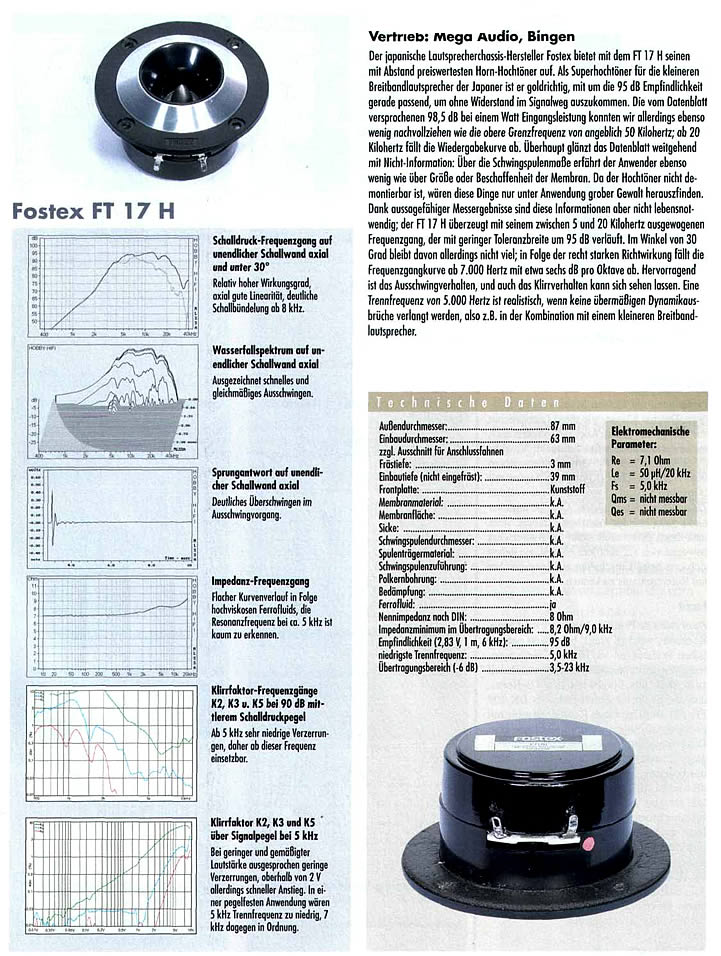

Auch den fand Damde bei Fostex: FT 17 H ist ein gleichermasen preiswertes wie exzellentes kleines Hochtonhorn, einsetzbar ab 5.000 Hertz und mit 95 dB gerade so empfindlich, dass es ohne Widerstand im Signalweg zum FF 125 K passt (s.S. 33). Die Frequenzweiche, die Damde fur diese Kombination entwickelte, ist so einfach wie wirkungsvoll: 12-dB-Filter fugen Breitbander und Superhochtoner bei 6.300 Hertz zusammen - eine einwandfrei gegluckte Operation, wie die Messungen auf Seite 34 zeigen..
.

Акустическая система на базе динамических головок FOSTEX


Акустическая система на базе динамических головок FOSTEX
Конструкции и чертежи других акустических систем
Акустическая система на базе динамических головок FOSTEX

Акустическая система на базе динамических головок FOSTEX

Акустическая система на базе динамических головок FOSTEX

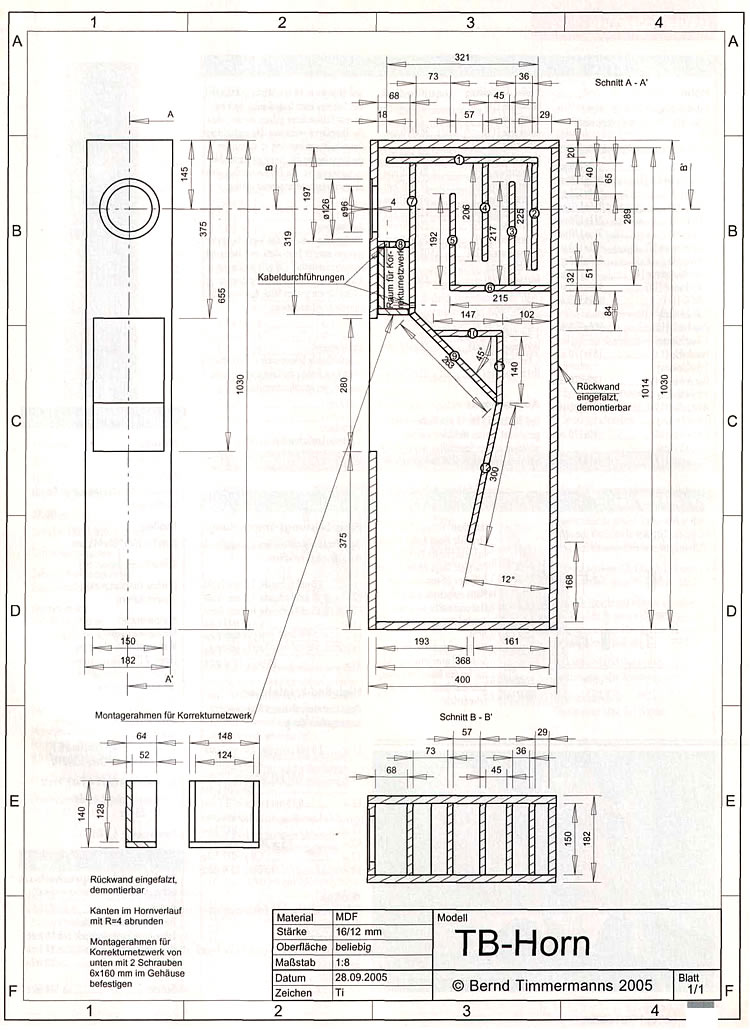

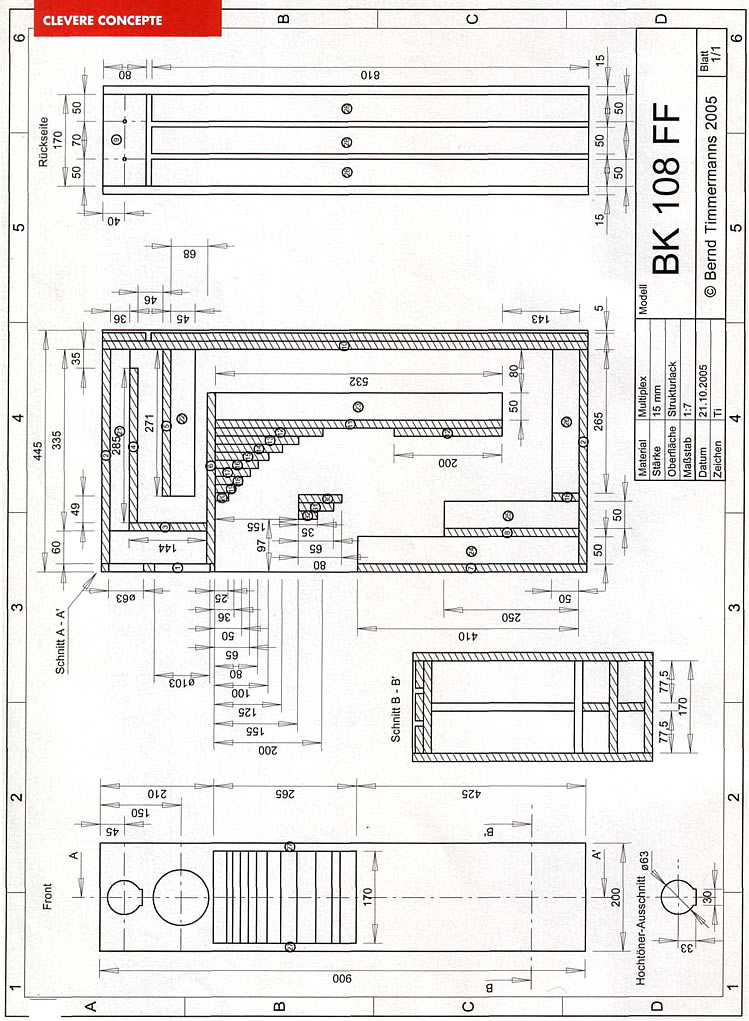

Чертеж конструкции акустической системы Экспоненциальная мачта
Чертеж конструкции акустической системы Экспоненциальная мачта

Чертеж конструкции акустической системы Экспоненциальная мачта
Чертеж конструкции акустической системы Экспоненциальная мачта

Акустическая система на базе динамических головок FOSTEX

Акустическая система на базе динамических головок FOSTEX
