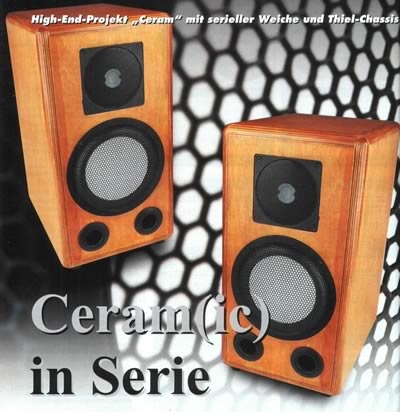

Полочная акустическая система на базе головок THIEL

Ceram(ic)
Полочники на базе компонентов
THIEL

Triebfeder fur viele K+T-Projekte ist die immer wieder interessante Verbindung von ungewohnlichen Chassis mit nicht alltaglichen Schaltungskonzepten. Bauvorschlage wie Donar, Duetta oder Duo entstanden so und fanden bei Selbstbauern viel Anerkannung. „Ceram" hei?t das neueste Kind aus dem K+T-Labor.


  Oft werden wir gefragt, womit sich die gro?en Preisunterschiede bei Lautsprechern rechtfertigen lassen und ob die teureren Chassis wirklich besser sind. Die Antwort fallt leicht: wahrend sich der Preis zum gro?ten Teil aus den au?eren Produktionsbedingungen wie Herkunftsland, Aussto?mengen und Lohnniveau erklaren lasst, sind Sorgfalt, Materialauswahl und hohe Serienkonstanz die bestimmenden Faktoren fur die Qualitat. So finden wir die Highlights der Chassisproduktion nicht bei der Massenware, die in jeder zweiten Industriebox eingesetzt wird, sondern vielmehr unter den Kleinserienchassis, die dem Auge meist schon mit ungewohnlichen Membranen auffallen. Gutes Beispiel hierfur sind die Keramiklautsprecher von Thiel und Partner, die ausschlie?lich in Deutschland gefertigt werden. Seit Jahren in Fertigboxen hochster Gute eingesetzt, fanden sie selten den Weg in die Bastelstube des Selbstbauers.

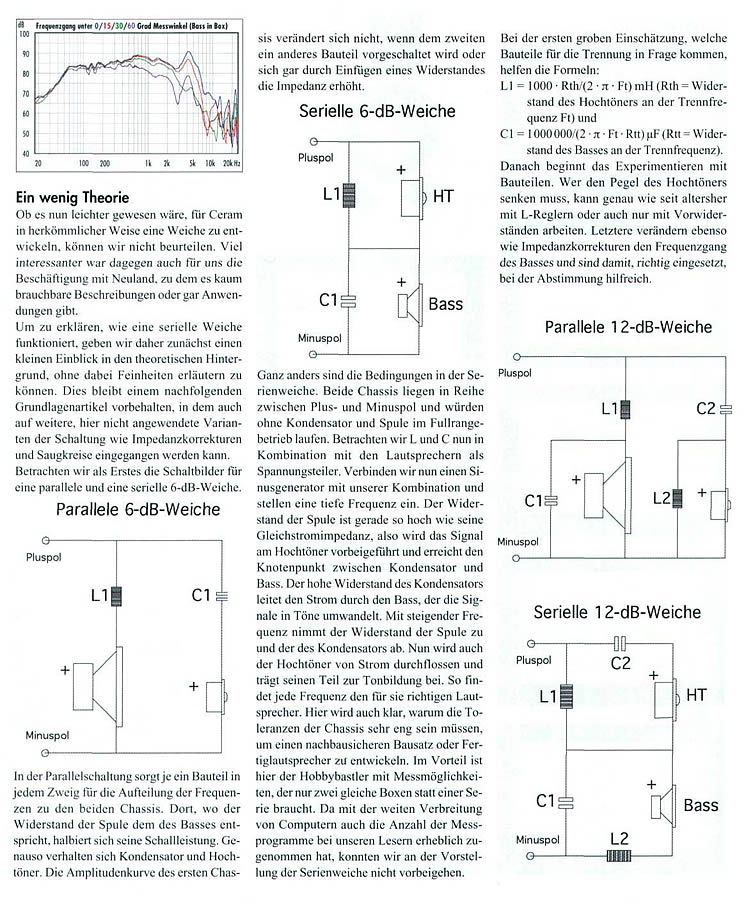

Ihre hohe Fertigungsqualitat bietet beste Voraussetzungen fur das geplante Frequenzweichendesign, bei dem die Chassis nicht parallel, sondern hintereinander angeschlossen werden. Neu ist diese Art der Frequenzzuweisung keinesfalls. Bereits 1953 beschrieb Fritz Langford-Smith in der vierten Auflage seines Rohren-Klassikers „The Radiotron Designer's Handbook" die Anordnung der Chassis und Bauteile und gab Formeln zur Berechnung der Spulen und Kondensatoren an. Auch Richard Small erklarte sein „Constant Voltage Crossover Network Design" in einem Vortrag, der 1971 in den AES-Papers veroffentlicht wurde und auf der einfachsten Schaltung mit einem Kondensator und einer Spule aufbaut. Angewendet wurden diese Weichen in den Achtziger Jahren von Dynaudio zur Trennung von Bass und Mittel-toner in einer Mischform mit parallelen Zweigen sowie von ein paar Bausatzhandlern in ihren Eigenkonstruktionen, die es damals noch in gro?erer Anzahl als heute gab. Danach geriet die Serienweiche immer mehr in Vergessenheit, da Parallelschaltungen mit weniger Zeitaufwand zu konstruieren sind. Auch dadurch fiel sie fur industrielle Anwendung unter den Tisch. Fur den Hobbyentwickler, fur den nichts billiger ist als seine Zeit, sind sie dagegen die perfekte Beschaftigung. Eine kleine Anleitung zum Experimentieren wollen wir mit dem Projekt „Ceram" verbinden.
Bestuckung

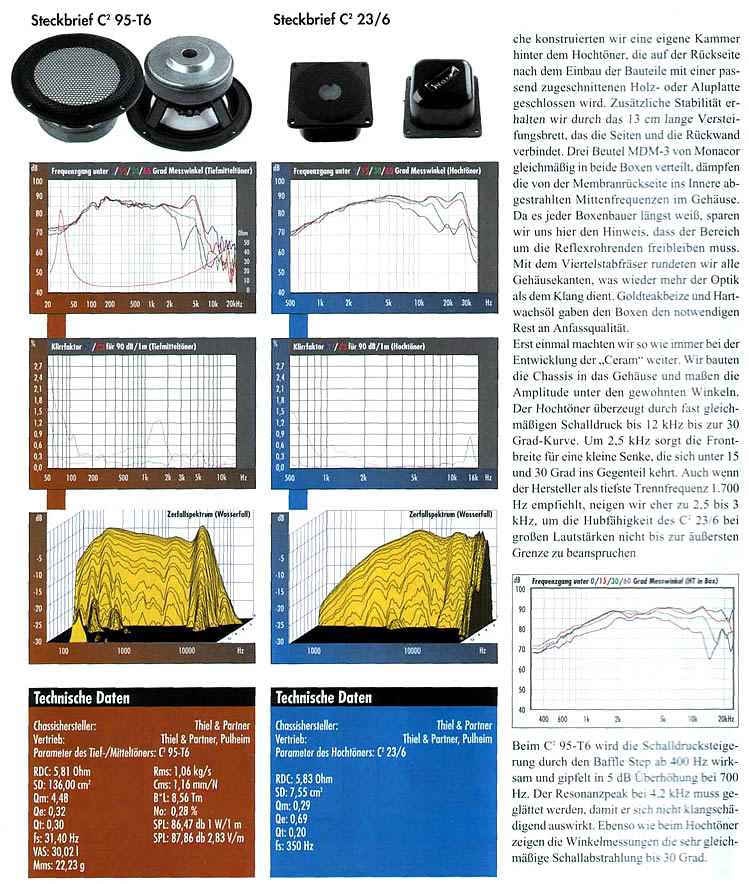

Wer im Einzelchassistest solch hervorragende Lautsprecher wie die Thiel C2 95-T6 und C2 23/6 prasentieren kann, darf nicht zogern, sie auch in einem Bausatz miteinander zu verkuppeln. Besonders die geringen Klirrwerte beeindruckten uns angesichts der hauchdunnen Membranen aus wei?em Aluminiumoxid, dem nach Diamanten hartesten Mineral. Gefertigt aus nur einem einzigen Stuck Keramik ohne irgendwann im Gegentakt wackelnden Staubschutz muss man sie eher als Inverskalotten bezeichnen. Zu ihrem Schutz hat der Hersteller vorsichtshalber ein Gitter auf den Korb geklebt, doch neugierige Finger konnen, wie wir aus schlechter Erfahrung wissen, vor dem Einbau auch von der Ruckseite ihren Abdruck in Form eines Loches hinterlassen. Sind sie erst einmal eingebaut, sollen sie laut Hersteller mit Musiksignalen nicht mehr zerbrochen werden konnen. Der C2 95-T6 verrat in seinem Namen au?er der Impedanz von 6 Ohm nichts von seinen Konstruktionsmerkmalen, daher fur alle, die das Heft 6/2003 nicht zur Hand haben, die wesentlichen Fakten: Der Schwingspulentrager aus Titan hat einen Durchmesser von 38 mm und tragt eine 16 mm hoch gewickelte zwei-lagige Spule, die der Membran einen linearen Hub von 10 mm ermoglicht. Mit 12 cm gehort der Magnet zu den Riesen in der Klasse der 17-cm-Basse, sein Polkern besitzt eine gro?e Entluftungsbohrung. Die zur Gehausekonstruktion benotigten Parameter sind: Vas = 30 Liter, Qts = 0,30 und Fres = 31,4 Hz. Auch der Name des C2 23/6 ist nicht sehr inhaltsreich. Seine 0,4 Gramm leichte Membran misst 30 mm und wird von einer 19,4-mm-Schwingspule auf Alutrager bewegt. Hochviskoses Ferrofluid sorgt fur gute Kuhlung und verbirgt ein wenig die dank des gro?en, angekoppelten Volumens au?erst niedrige Eigenresonanz von 350 Hz (Herstellerangabe). Die auffalligen, schwarzen Ohren am Rand der Membran sind keineswegs nur zierender Tand, sie dampfen effektiv die bei Hartkalotten ublichen Resonanzen am oberen Ubertragungsende. Obwohl ihr Einbau in die Keramik aufwandig und dadurch teuer ist, verzichten Thiel und Partner auf diese Klangverbesserer nicht, da nur so Interferenzen zwischen den Peaks oberhalb von 27 kHz und horbaren Frequenzen zu eliminieren sind.
Gehause und Bedampfung
Als ideales Gehausevolumen errechneten wir 15,6 Liter mit einer Reflexabstimmung auf 40 Hertz, die wir mit je zwei auf 11 cm gekurzten Rohren Streamline 30 von Intertechnik realisierten. Die Wande bauten wir aus 18 mm Multiplex, alle Innenflachen beklebten wir mit den grunen, 5,5 mm dicken Weichfaserplatten, die im Baumarkt als Unterlagen fur Laminatboden verkauft werden. Fur die Weiehe konstruierten wir eine eigene Kammer hinter dem Hochtoner. die auf der Ruckseite nach dem Einbau der Bauteile mit einer passend zugeschnittenen Holz- oder Aluplatte geschlossen wird. Zusatzliche Stabilitat erhalten wir durch das 13 cm lange Versteifungsbrett, das die Seiten und die Ruckwand verbindet. Drei Beutel MDM-3 von Monacor gleichma?ig in beide Boxen verteilt, dampfen die von der Membranruckseite ins Innere abgestrahlten Mittenfrequenzen im Gehause. Da es jeder Boxenbauer langst wei?, sparen wir uns hier den Hinweis, dass der Bereich um die Reflexrohrenden freibleiben muss. Mit dem Viertelstabfraser rundeten wir alle Gehausekanten, was wieder mehr der Optik als dem Klang dient. Goldteakbeize und Hart-wachsol gaben den Boxen den notwendigen Rest an Anfassqualitat.
..


Полочная акустическая система на базе головок THIEL


Полочная акустическая система на базе головок THIEL
Конструкции и чертежи других акустических систем
Полочная акустическая система на базе головок THIEL

Полочная акустическая система на базе головок THIEL

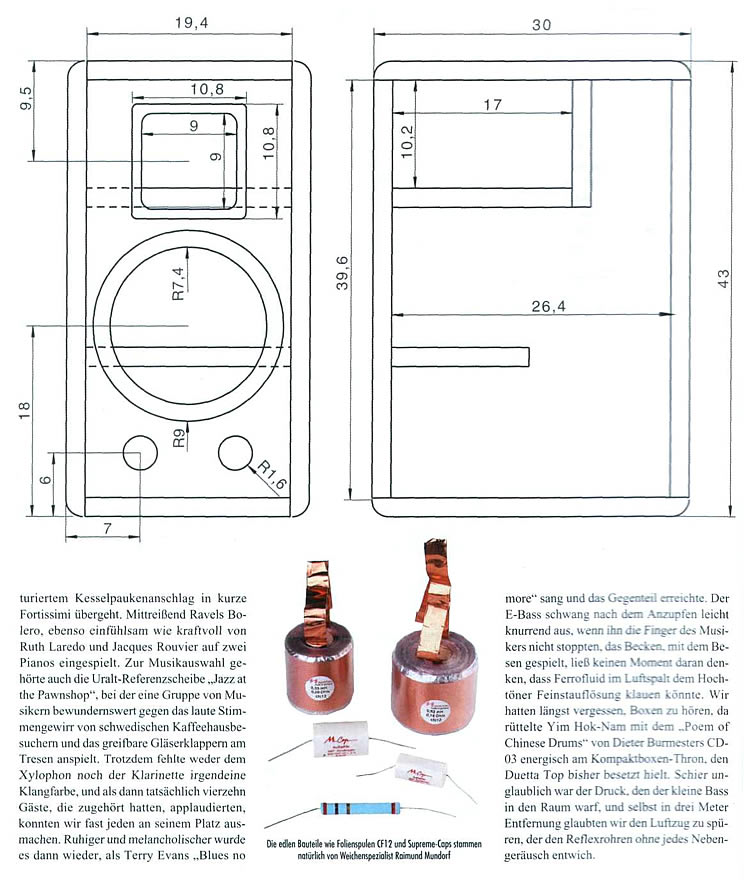

Чертеж конструкции акустической системы Ceramic
Чертеж конструкции акустической системы Ceramic
