USB (Universal Serial Bus) - Универсальный Последовательный Интерфейс
- |
||||

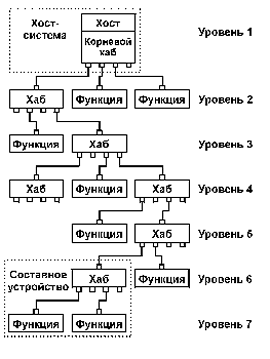

Для подключения периферийных устройств используется 4-жильный кабель: питание +5 В, сигнальные провода D+ и D-, общий провод. Интерфейс USB соединяет между собой хост (host) и устройства. Хост находится внутри персонального компьютера и управляет работой всего интерфейса. Для того, чтобы к одному порту USB можно было подключать более одного устройства, применяются хабы (hub - устройство, обеспечивающее подключение к интерфейсу других устройств). Корневой хаб (root hub) находится внутри компьютера и подключен непосредственно к хосту. В интерфейсе USB используется специальный термин "функция" - это логически законченное устройств, выполняющее какую-либо специфическую функцию. Топология интерфейса USB представляет собой набор из 7 уровней (tier): на первом уровне находится хост и корневой хаб, а на последнем - только функции. Устройство, в состав которого входит хаб и одна или несколько функций, называется составным (compaund device). Порт
хаба или функции, подключаемый к хабу более высокого уровня, называется
восходящим портом (upstream port), а порт хаба, подключаемый к хабу
более низкого уровня или к функции называется нисходящим портом
(downstream port). |
||||
|
| |
| В
интерфейсе USB используются несколько типов пересылок информации.
- Управляющая пересылка (control transfer) используется для конфигурации устройства, а также для других специфических для конкретного устройства целей. - Потоковая пересылка (bulk transfer) используется для передачи относительно большого объема информации. - Пересылка с прерыванием (iterrupt transfer) испольуется для передачи относительно небольшого объема информации, для которого важна своевременная его пересылка. Имеет ограниченную длительность и повышенный приоритет относительно других типов пересылок. - Изохронная пересылка (isochronous transfer) также называется потоковой пересылкой реального времени. Информация, передаваемая в такой пересылке, требует реального масштаба времени при ее создании, пересылке и приеме. |
|||||
| Потоковые
пересылки характеризуются гарантированной безошибочной передачей
данных между хостом и функцией посредством обнаружения ошибок при
передаче и повторного запроса информации. Когда хост становится готовым принимать данные от функции, он в фазе передачи пакета-признака посылает функции IN-пакет. В ответ на это функция в фазе передачи данных передает хосту пакет с данными или, если она не может сделать этого, передает NAK- или STALL-пакет. NAK-пакет сообщает о временной неготовности функции передавать данные, а STALL-пакет сообщает о необходимости вмешательства хоста. Если хост успешно получил данные, то он в фазе согласования посылает функции ACK-пакет. В противном случае транзакция завершается. Когда хост становится готовым передавать данные, он посылает функции OUT-пакет, сопровождаемый пакетом с данными. Если функция успешно получила данные, он отсылает хосту ACK-пакет, в противном случае отсылается NAK- или STALL-пакет. Управляющие пересылки содержат не менее двух стадий: Setup-стадия и статусная стадия. Между ними может также располагаться стадия передачи данных. Setup-стадия используется для выполнения SETUP-транзакции, в процессе которой пересылается информация в управляющую КТ функции. SETUP-транзакция содержит SETUP-пакет, пакет с данным и пакет согласования. Если пакет с данными получен функцией успешно, то она отсылает хосту ACK-пакет. В противном случае транзакция завершается. В стадии передачи данных управляющие пересылки содержат одну или несколько IN- или OUT-транзакций, принцип передачи которых такой же, как и в потоковых пересылках. Все транзакции в стадии передачи данных должны производиться в одном направлении. В статусной стадии производится последняя транзакция, которая использует те же принципы, что и в потоковых пересылках. Направление этой транзакции противоположно тому, которое использовалось в стадии передачи данных. Статусная стадия служит для сообщения о результате выполнения SETUP-стадии и стадии передачи данных. Статусная информация всегда передается от функции к хосту. При управляющей записи (Control Write Transfer) статусная информация передается в фазе передачи данных статусной стадии транзакции. При управляющем чтении (Control Read Transfer) статусная информация возвращается в фазе согласовании статусной стадии транзакции, после того как хост отправит пакет данных нулевой длины в предыдущей фазе передачи данных. Пересылки с прерыванием могут содержать IN- или OUT-пересылки. При получении IN-пакета функция может вернуть пакет с данными, NAK-пакет или STALL-пакет. Если у функции нет информации, для которой требуется прерывание, то в фазе передачи данных функция возвращает NAK-пакет. Если работа КТ с прерыванием приостановлена, то функция возвращает STALL-пакет. При необходимости прерывания функция возвращает необходимую информацию в фазе передачи данных. Если хост успешно получил данные, то он посылает ACK-пакет. В противном случае согласующий пакет хостом не посылается. Изохронные транзакции содержат фазу передачи признака и фазу передачи данных, но не имеют фазы согласования. Хост отсылает IN- или OUT-признак, после чего в фазе передачи данных КТ (для IN-признака) или хост (для OUT-признака) пересылает данные. Изохронные транзакции не поддерживают фазу согласования и повторные посылки данных в случае возникновения ошибок. |
|||||
Читайте
также статью Интерфейс USB  |
|||||
Подробную
информацию о USB читайте в статье Александра Русева Устройство USB и FireWire
|
